- Kompakte Bauweise
- Geringer Platzbedarf
- Schnelle und unkomplizierte Inbetriebnahme
- Ohne Fundament aufstellbar
- Höchste Messgenauigkeit
- Ergonomisches Bedienkonzept
- Kurze Umrüstzeiten durch kraftmessendes Prinzip
- Geeignet für magnetisierte Rotoren
Besonderheiten
- Platzsparende Monoblock-Bauweise mit integrierter Messstation und Messgerät
- Durch permanente Kalibrierung einfach zu bedienen, keine Kalibrierläufe erforderlich
- Ausgleich in zwei Ebenen oder getrennt nach statischer Unwucht / Momentenunwucht möglich
- Einlagern von Rotoren auf Original- oder Hilfswelle und Aufnahme zusammengebauter Aggregate in ihrem Gehäuse möglich
- Automatischer Messzyklus wählbar mit stufenlos einstellbaren Werten für Hochfahr-, Mess- und Abbremszeit
Anwendungsbereich

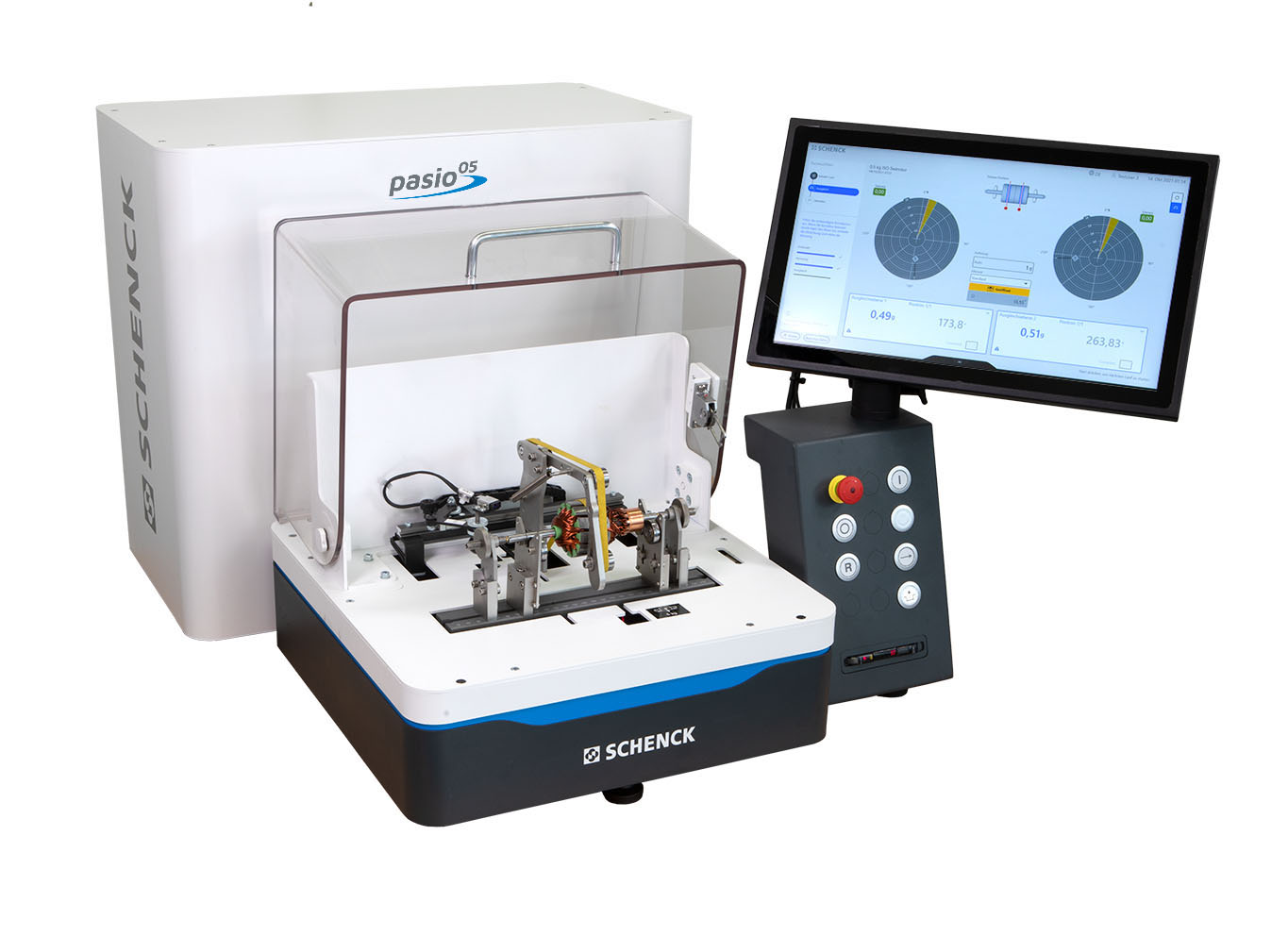

Die Pasio 05 ist bestens geeignet für sehr kleine Werkstücke wie Kleinstanker, Miniaturlüfter und komplette Aggregate. Sie wird in Forschung und Entwicklung, der Kleinserienfertigung oder im Reparatur- und Instandsetzungsbereich eingesetzt.
Die Umrüstung auf andere Rotortypen ist durch einfache Handhabung in kürzester Zeit durchführbar.
Der manuelle Unwuchtausgleich erfolgt durch Materialzugabe (z.B. Kitt) direkt auf der Maschine oder durch Materialabnahme auf optionalen handbedienten bzw. teilautomatisierten Bearbeitungseinheiten.
Aufbau
- Kraftmessende, horizontale Auswuchtmaschine mit permanenter Kalibrierung für stehende oder sitzende Bedienung
- Der Komplettarbeitsplatz besteht aus folgenden Hauptkomponenten: Maschinentisch, Auswuchtmechanik mit Prismenlagern, Riemenantrieb, Messgerät und Steuerung
- Die Maschine ist ohne Fundament und ohne Verschraubung aufstellbar und einsatzbereit
- Messgerät CAB 920 als High End Lösung - sowohl in der Bedienbarkeit und Vielseitigkeit als auch in der Genauigkeit
Technische Daten
| Daten auf einen Blick | |||||||
| Rotorabmessungen | |||||||
| Maximales Rotorgewicht | [g] | 500 | |||||
| Maximaler Rotordurchmesser | [mm] | 60 | |||||
| Lagerzapfenabstand | [mm] | 94 | |||||
| Lagerzapfendurchmesser | [mm] | 1 -10 | |||||
| Maschine | |||||||
| Breite | [mm] | 602 | |||||
| Tiefe | [mm] | 785 | |||||
| Höhe | [mm] | 925 | |||||
| Gesamtgewicht | 135 kg | ||||||
| Netzanschluss | 230 V Wechselstrom, 50 Hz | ||||||
| Bandantrieb | Tangential von oben mit Rundschnurriemen | ||||||
| Antriebsleistung | [W] | 100 | |||||
| Automatisches Eindrehen | enthalten | ||||||
| Kleinste erreichbare Restunwucht KER 2) | [gmm/kg] | 0,1 | |||||
| Maximalwert CAB 920 | [gmm] | 0.02 | |||||
| 3-farbige Lackierung | RAL 7035 (Lichtgrau), RAL 7024 (Graphitgrau), RAL 5014 (Taubenblau) | ||||||
| Schalldruckpegel (mit C-Schutz) | [LpA [dB(A)]] | < 60 | |||||
| Messgeräte | |||||||
| CAB 920 mit Touch-screen Bedienung | |||||||
| Optionen | |||||||
| Schutzabdeckung nach ISO 7475 Klasse C (Schutz gegen wegfliegende Teile) | |||||||
| Testrotor (60 g) mit Testgewichten | |||||||
| Externe Schnittstellen für Drucker und Netzwerk | |||||||
| Laserdrucker zur Protokollierung | |||||||
| Teilungsabtastung als Referenz- und Winkellagengeber | |||||||
| 2) Kleinste erreichbare Restunwucht je Ebene | |||||||
