• Teilautomatische Reifenmontageanlage
• Ergonomisches, manuelles Beladekonzept
• Kompakte Bauweise für einen reduzierten Platzbedarf
• Maschine ist für die Montage von Runflat Reifen geeignet
• Ohne Fundament aufstellbar

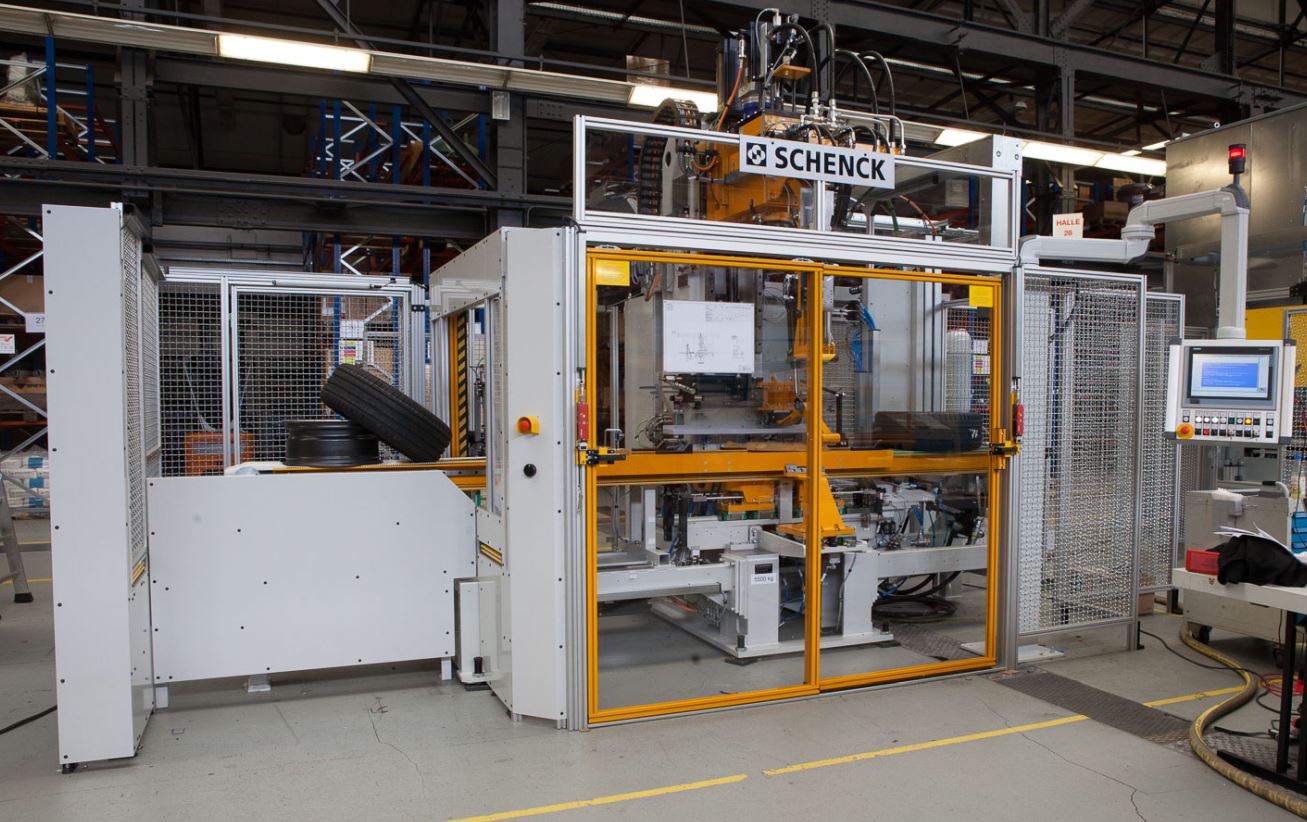

Diese Maschine, Typ 130 SBER, ist vorgesehen zum manuellen Zuführen und montagegerechten Überlagern, geseifter Reifen und Felgen, sowie automatischem Montieren der Reifen auf Scheibenräder in Niederquerschnitt-Ausführung im unsortierten Mixbetrieb ohne Felgenberührung.
Das Seifen von Reifen und Scheibenrad sowie die Beladung des maschinenseitigen Fördersystems wird durch Bedienpersonal sichergestellt. Die Be- und Entladung der Montagestation erfolgt automatisch.
Die Anlage kann Reifen in Diagonal-, Radial- und Niederquerschnitt-Ausführung sowie Stahl-und Leichtmetall-Scheibenräder im Mixbetrieb verarbeiten.
Aufbau
• Förderrichtung von Bedienseite betrachtet: von links nach rechts
• Beladestation
• Scheibenrad-Abtaststation: Ermitteln des Felgendurchmessers, sowie Felgenbreite
• Montagestation: Scheibenrad am unteren Horn spannen, Reifenwülste einseitig in das Tiefbett drücken.
• Scheibenrad-Reifentransport: Schwenkbarer Doppelgutförderer
• Schutzeinrichtung: Schutzzaun mit zwei elektrisch und mechanisch verriegelten Türen
• Servohydraulische, bzw servomotorische Betätigung der Montagewerkzeuge
• Durch die spezielle Konstruktion, servo-technische Betätigung der Montage-Werkzeuge ist eine individuelle Programmierung für einen Rad-/Reifentyp-abhängigen Montagevorgang möglich.
• Servotechnische Ansteuerung erlaubt eindeutige Parameterdokumentation der Montageprogramme
• schonender drehmoment-kontrollierter Montageablauf insbesondere bei Breitreifen sowie Run Flat-Reifen gegeben.
| Daten auf einen Blick | |||||||
| Arbeitsbereich | |||||||
| Maximales Komplettradgewicht | [kg] | 50 | |||||
| Komplettradaußendurchmesser | [mm] | 560-850 | |||||
| Komplettradbeite | [mm] | 100-300 | |||||
| Felgendurchmesser | [Zoll] | 13-18/14-19/15-20 | |||||
| Felgenhöhe | [Zoll] | 3-10 | |||||
| Einpresstiefe | [mm] | 0 - 120 | |||||
| Felgenmaterial | Stahl, Aluminium | ||||||
| Anzahl Rad- Reifen Kombinationen | 9999 | ||||||
| Maschine | |||||||
| Breite | [mm] | 4800 | |||||
| Tiefe | [mm] | 2700 | |||||
| Höhe | [mm] | 3700 | |||||
| Gesamtgewicht | [kg] | 5500 | |||||
| Netzanschluss | 400V Wechselstrom, 50Hz | ||||||
| Anschlusswert | [kVA] | 20/25 | |||||
| SPS Typ | Siemens | ||||||
| Luftverbrauch ca. | [m³ i.N. pro h] | 40 | |||||
| Erforderlicher Netzdruck | [bar] | â¥6bar | |||||
| Geräuschpegel | [dB(A)] | 80 | |||||
| Maschinenlackierung | RAL 7035 (Schenck Standard) | ||||||
| Taktzeit | |||||||
| beide Wulste gemeinsam | [s] | 15 | |||||
| beide Wulste nacheinander | [s] | 12 | |||||
